Jelaskan Pengertian Rangkaian Listrik Fondasi Elektronik Modern

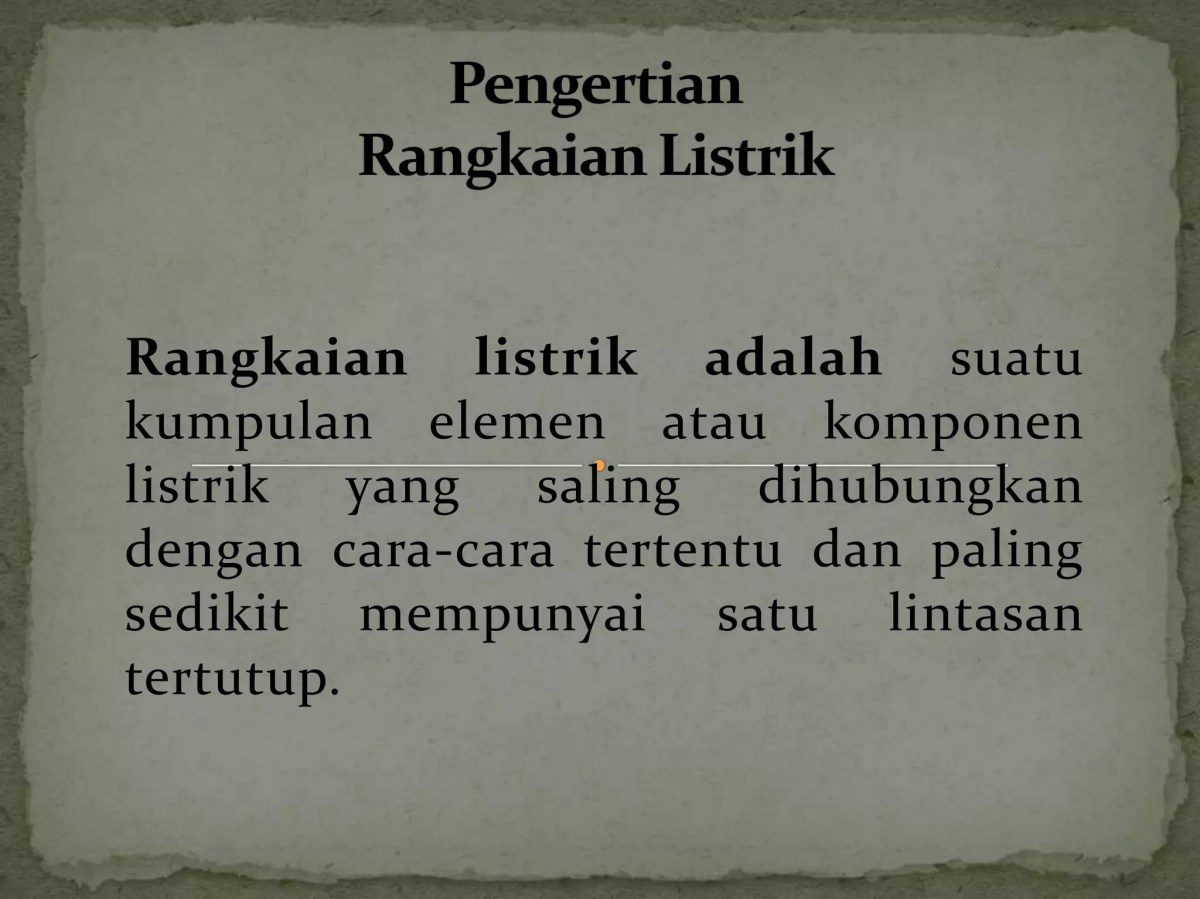

Jelaskan pengertian tentang rangkaian listrik – Bayangkan dunia tanpa listrik, gelap dan sunyi, bukan? Namun, pernahkah terpikir bagaimana ‘otak’ dari semua perangkat elektronik yang menerangi, menghubungkan, dan mempermudah hidup ini bekerja? Jawabannya ada pada rangkaian listrik. Rangkaian listrik, sebuah konsep yang mungkin terdengar rumit, sebenarnya adalah jantung dari segala sesuatu yang menggunakan energi listrik, mulai dari lampu di rumah hingga komputer canggih yang kita gunakan setiap hari.

Mari kita bedah lebih dalam. Rangkaian listrik adalah jalur tertutup yang memungkinkan elektron mengalir dari sumber energi (seperti baterai atau stopkontak) melalui komponen-komponen seperti lampu, resistor, dan motor, kembali ke sumber. Aliran elektron inilah yang menciptakan energi yang kita manfaatkan. Memahami rangkaian listrik berarti memahami bagaimana dunia elektronik modern berfungsi.

Membongkar Esensi Rangkaian Listrik sebagai Jantung Sistem Elektronik

Rangkaian listrik adalah pilar utama yang menopang peradaban modern kita. Ia tak hanya sekadar kumpulan kabel dan komponen, melainkan sebuah sistem terorganisir yang memungkinkan energi listrik mengalir dan menjalankan berbagai perangkat yang kita andalkan setiap hari. Memahami rangkaian listrik bukan hanya tentang memahami teknologi, tetapi juga tentang memahami bagaimana dunia di sekitar kita bekerja. Mari kita selami lebih dalam untuk mengungkap esensi dari sistem vital ini.

Rangkaian Listrik sebagai Fondasi Sistem Elektronik

Rangkaian listrik adalah jantung dari setiap perangkat elektronik. Bayangkan lampu di rumah Anda. Ketika sakelar dihidupkan, rangkaian listrik ditutup, memungkinkan arus listrik mengalir dari sumber daya (misalnya, stopkontak) melalui filamen lampu, menyebabkannya berpijar. Begitu pula dengan komputer Anda. Di dalamnya, terdapat jutaan bahkan miliaran rangkaian listrik mikro yang bekerja bersama untuk memproses data, menampilkan gambar, dan menjalankan program.

Mari kita mulai dengan hal yang penting: memahami bagaimana komponen biotik berdasarkan peranannya saling berinteraksi. Ini adalah fondasi dari ekosistem yang sehat, dan kita semua adalah bagian darinya. Jangan ragu untuk menggali lebih dalam, karena pengetahuan ini adalah kunci untuk masa depan yang lebih baik.

Tanpa rangkaian listrik, perangkat-perangkat ini hanyalah benda mati.

Aliran elektron dalam rangkaian listrik dapat dianalogikan dengan aliran air dalam pipa. Sumber tegangan (seperti baterai) adalah pompa yang mendorong elektron (air) melalui konduktor (pipa) menuju beban (misalnya, lampu). Ketika elektron melewati beban, energi listrik diubah menjadi bentuk energi lain (cahaya pada lampu). Ilustrasi deskriptifnya adalah sebagai berikut: Bayangkan sebuah baterai sebagai sumber energi positif dan negatif. Kawat (konduktor) terhubung ke kedua kutub baterai.

Ketika sakelar ditutup, elektron mengalir dari kutub negatif baterai, melalui kawat, menuju lampu (beban), dan kembali ke kutub positif baterai. Aliran ini menciptakan “sirkuit” tertutup, yang memungkinkan lampu menyala.

Komponen Dasar Rangkaian Listrik

Sebuah rangkaian listrik dibangun dari beberapa komponen dasar yang bekerja sama secara harmonis. Setiap komponen memiliki peran spesifik dalam memastikan aliran listrik yang efisien dan terkontrol. Berikut adalah komponen-komponen utama yang membentuk rangkaian listrik:

• Sumber Tegangan: Menyediakan energi listrik untuk menggerakkan elektron. Contohnya adalah baterai, adaptor, atau generator.
• Konduktor: Berfungsi sebagai jalur bagi aliran elektron. Biasanya terbuat dari bahan seperti tembaga atau aluminium.
• Beban: Komponen yang menggunakan energi listrik untuk melakukan pekerjaan. Contohnya adalah lampu, motor, atau resistor.
• Sakelar: Mengontrol aliran listrik dalam rangkaian. Dapat membuka atau menutup rangkaian, sehingga menghentikan atau memulai aliran arus.

Perbandingan karakteristik setiap komponen dapat dilihat pada tabel berikut:

Komponen	Fungsi	Contoh	Satuan
Sumber Tegangan	Menyediakan energi listrik	Baterai, Adaptor, Generator	Volt (V)
Konduktor	Jalur aliran elektron	Kabel Tembaga, Kabel Aluminium	–
Beban	Menggunakan energi listrik	Lampu, Motor, Resistor	Ohm (Ω), Watt (W)
Sakelar	Mengontrol aliran arus	Sakelar On/Off	–

Analogi Rangkaian Listrik

Untuk memahami rangkaian listrik dengan lebih mudah, kita dapat menggunakan analogi. Bayangkan rangkaian listrik sebagai sistem transportasi air.

• Sumber Tegangan (Baterai): Adalah pompa air yang memberikan tekanan.
• Konduktor (Kabel): Adalah pipa yang mengalirkan air.
• Beban (Lampu): Adalah kincir air yang digerakkan oleh aliran air.
• Arus Listrik: Adalah aliran air melalui pipa.

Dalam analogi ini, semakin besar tekanan pompa (tegangan), semakin besar aliran air (arus listrik) melalui pipa (konduktor). Jika kincir air (beban) tersumbat (resistansi tinggi), aliran air akan berkurang.

Poin-poin Penting:

• Sumber tegangan mendorong “air” (elektron) melalui “pipa” (konduktor).
• “Air” menggerakkan “kincir” (beban), menghasilkan kerja.
• Hambatan pada “pipa” (resistansi) memengaruhi aliran “air” (arus).

Hukum Ohm dalam Rangkaian Listrik

Hukum Ohm (V=IR) adalah prinsip fundamental dalam analisis rangkaian listrik. Hukum ini menyatakan bahwa tegangan (V) pada suatu rangkaian sama dengan arus (I) yang mengalir dikalikan dengan resistansi (R).

Mari kita ambil contoh kasus sederhana. Misalkan kita memiliki rangkaian dengan sumber tegangan 12V dan resistor 4Ω. Menggunakan hukum Ohm (V=IR), kita dapat menghitung arus (I) yang mengalir dalam rangkaian:

I = V/R = 12V/4Ω = 3A.

Artinya, arus yang mengalir dalam rangkaian adalah 3 Ampere.

Sekarang, bagaimana jika kita mengganti resistor 4Ω dengan resistor 8Ω? Arus akan berubah.

I = V/R = 12V/8Ω = 1.5A.

Terlihat bahwa dengan meningkatkan resistansi, arus yang mengalir berkurang. Perubahan resistansi secara langsung memengaruhi arus yang mengalir dalam rangkaian, dengan tegangan tetap.

Peran Rangkaian Listrik dalam Kehidupan Modern

Rangkaian listrik adalah tulang punggung peradaban modern. Mereka memungkinkan kita untuk menyalakan rumah, menjalankan pabrik, berkomunikasi dengan orang di seluruh dunia, dan mengakses informasi tanpa batas. Di sisi positif, rangkaian listrik memungkinkan otomatisasi, meningkatkan efisiensi, dan memfasilitasi inovasi teknologi yang terus berkembang. Namun, penggunaan listrik juga membawa risiko. Kelebihan beban, korsleting, dan sengatan listrik adalah bahaya yang harus selalu diwaspadai.

Penting untuk memahami prinsip-prinsip keselamatan listrik dan mengambil tindakan pencegahan yang tepat untuk meminimalkan risiko ini.

Memahami Rangkaian Listrik dan Aplikasinya

Rangkaian listrik adalah fondasi dari segala sesuatu yang menggunakan daya listrik. Dari lampu di rumah kita hingga komputer yang kita gunakan setiap hari, semuanya bergantung pada rangkaian listrik untuk berfungsi. Memahami konsep dasar rangkaian listrik membuka pintu ke dunia teknologi dan memungkinkan kita untuk mengendalikan dan memanfaatkan energi listrik secara efektif. Mari kita selami lebih dalam untuk memahami bagaimana rangkaian listrik bekerja dan bagaimana mereka membentuk dunia modern.

Dalam perjalanan ini, kita akan menjelajahi berbagai jenis rangkaian listrik, aplikasi praktisnya, dan bagaimana mereka berkontribusi dalam berbagai aspek kehidupan kita. Pengetahuan ini tidak hanya penting bagi para insinyur dan teknisi, tetapi juga bagi siapa saja yang ingin memahami dunia di sekitar mereka dengan lebih baik.

Menjelajahi Jenis-Jenis Rangkaian Listrik dan Aplikasinya dalam Kehidupan

Rangkaian listrik hadir dalam berbagai bentuk, masing-masing dengan karakteristik unik yang memengaruhi cara mereka bekerja dan aplikasi yang sesuai. Memahami perbedaan mendasar antara rangkaian seri, paralel, dan kombinasi adalah kunci untuk memahami bagaimana listrik didistribusikan dan digunakan dalam berbagai sistem.

Perbedaan Mendasar Antara Rangkaian Seri dan Paralel

Rangkaian seri dan paralel adalah dua jenis dasar rangkaian listrik yang paling umum. Perbedaan utama terletak pada bagaimana komponen-komponen listrik (seperti resistor, lampu, atau perangkat lainnya) dihubungkan.

• Rangkaian Seri: Dalam rangkaian seri, komponen dihubungkan secara berurutan dalam satu jalur tunggal. Arus listrik hanya memiliki satu jalur untuk mengalir.
• Rangkaian Paralel: Dalam rangkaian paralel, komponen dihubungkan secara sejajar, menyediakan beberapa jalur bagi arus listrik untuk mengalir.

Perbedaan ini menghasilkan karakteristik yang berbeda dalam hal arus, tegangan, dan resistansi.

• Arus: Dalam rangkaian seri, arus listrik sama di seluruh rangkaian. Dalam rangkaian paralel, arus total terbagi di antara cabang-cabang paralel.
• Tegangan: Dalam rangkaian seri, tegangan total adalah jumlah tegangan pada setiap komponen. Dalam rangkaian paralel, tegangan pada setiap cabang paralel adalah sama dengan tegangan sumber.
• Resistansi: Resistansi total dalam rangkaian seri adalah jumlah resistansi semua komponen. Dalam rangkaian paralel, resistansi total lebih kecil daripada resistansi terkecil dalam rangkaian.

Ilustrasi Perbandingan:

Bayangkan dua rangkaian lampu. Pada rangkaian seri, jika satu lampu putus, seluruh rangkaian akan mati karena jalur terputus. Pada rangkaian paralel, jika satu lampu putus, lampu lainnya tetap menyala karena masih ada jalur lain untuk arus mengalir. Ini menggambarkan perbedaan mendasar dalam cara arus mengalir dan bagaimana komponen saling memengaruhi.

Berbicara tentang kehidupan, mari kita pahami lebih dalam tentang golongan darah o bisa menerima donor dari siapa saja. Pemahaman ini penting, karena setiap tetes darah adalah harapan, dan kita semua bisa menjadi pahlawan bagi sesama. Jadilah agen perubahan dalam komunitasmu.

Perbedaan Mendasar:

Rangkaian Seri: Arus sama, Tegangan terbagi, Resistansi total meningkat.

Rangkaian Paralel: Tegangan sama, Arus terbagi, Resistansi total menurun.

Aplikasi Praktis Rangkaian Seri dan Paralel, Jelaskan pengertian tentang rangkaian listrik

Rangkaian seri dan paralel memiliki aplikasi praktis yang luas dalam kehidupan sehari-hari. Pemahaman tentang bagaimana rangkaian ini bekerja memungkinkan kita untuk merancang dan mengoptimalkan sistem kelistrikan untuk berbagai keperluan.

Sistem Penerangan Rumah: Kebanyakan sistem penerangan rumah menggunakan kombinasi rangkaian seri dan paralel. Saklar dan beberapa lampu seringkali dihubungkan secara seri, sementara kelompok lampu lainnya dihubungkan secara paralel. Hal ini memungkinkan kita untuk mengontrol beberapa lampu dengan satu saklar (seri) dan memastikan bahwa jika satu lampu putus, lampu lainnya tetap menyala (paralel).

Sistem Kelistrikan Kendaraan: Dalam sistem kelistrikan kendaraan, rangkaian seri dan paralel digunakan untuk berbagai fungsi. Misalnya, lampu depan seringkali dihubungkan secara paralel untuk memastikan bahwa jika satu lampu putus, lampu lainnya tetap berfungsi. Beberapa komponen, seperti sensor dan aktuator, mungkin dihubungkan secara seri atau paralel tergantung pada kebutuhan fungsionalnya.

Contoh Konkret:

Bayangkan sebuah rumah dengan tiga lampu. Dua lampu dihubungkan secara paralel untuk menerangi ruang tamu, dan lampu ketiga dihubungkan secara seri dengan saklar utama untuk mengontrol semua lampu. Jika salah satu lampu di ruang tamu putus, lampu lainnya tetap menyala. Namun, jika saklar utama dimatikan, semua lampu akan mati.

Rangkaian Kombinasi (Seri-Paralel)

Rangkaian kombinasi menggabungkan elemen rangkaian seri dan paralel dalam satu rangkaian yang kompleks. Jenis rangkaian ini memungkinkan kita untuk mengontrol arus dan tegangan dengan lebih fleksibel dan efisien.

Menghitung Resistansi Total: Untuk menghitung resistansi total dalam rangkaian kombinasi, kita perlu memecah rangkaian menjadi bagian-bagian seri dan paralel. Pertama, kita hitung resistansi total untuk setiap bagian paralel. Kemudian, kita tambahkan resistansi seri dari setiap bagian untuk mendapatkan resistansi total rangkaian.

Pembagian Arus dan Tegangan: Arus dan tegangan dalam rangkaian kombinasi terbagi sesuai dengan hukum Ohm dan hukum Kirchhoff. Arus yang mengalir melalui komponen seri sama, sementara tegangan terbagi di antara komponen seri. Dalam cabang paralel, tegangan sama, dan arus terbagi sesuai dengan resistansi setiap cabang.

Contoh Soal dan Ilustrasi:

Misalnya, sebuah rangkaian memiliki dua resistor (R1 = 10 ohm dan R2 = 20 ohm) yang dihubungkan secara paralel, dan resistor ketiga (R3 = 5 ohm) dihubungkan secara seri dengan kombinasi paralel tersebut. Untuk menghitung resistansi total, kita hitung resistansi paralel R1 dan R2 (R_paralel = (10
– 20) / (10 + 20) = 6.67 ohm). Kemudian, kita tambahkan R3 untuk mendapatkan resistansi total (R_total = 6.67 + 5 = 11.67 ohm).

Ilustrasi: Rangkaian ini dapat digambarkan dengan R1 dan R2 sejajar, kemudian keduanya terhubung seri dengan R3. Ilustrasi ini menunjukkan bagaimana arus terbagi pada R1 dan R2, sedangkan tegangan terbagi antara kombinasi paralel dan R3.

Perbedaan Utama Rangkaian Seri, Paralel, dan Kombinasi

Tabel berikut merangkum perbedaan utama antara rangkaian seri, paralel, dan kombinasi:

Karakteristik	Rangkaian Seri	Rangkaian Paralel	Rangkaian Kombinasi
Arus	Sama di seluruh rangkaian	Terbagi di antara cabang	Terbagi sesuai dengan kombinasi seri dan paralel
Tegangan	Terbagi di antara komponen	Sama di seluruh cabang	Terbagi sesuai dengan kombinasi seri dan paralel
Resistansi Total	Jumlah resistansi semua komponen	Lebih kecil dari resistansi terkecil	Perhitungan kompleks berdasarkan kombinasi seri dan paralel

Penggunaan Rangkaian Listrik dalam Berbagai Bidang

Rangkaian listrik memiliki peran krusial dalam berbagai bidang, mendorong inovasi dan kemajuan teknologi. Pemahaman tentang bagaimana rangkaian ini bekerja memungkinkan kita untuk menciptakan sistem yang lebih efisien, andal, dan aman.

Industri: Dalam industri, rangkaian listrik digunakan untuk mengendalikan mesin, sistem otomatisasi, dan peralatan produksi. Misalnya, sistem kontrol motor listrik menggunakan rangkaian listrik untuk mengatur kecepatan dan arah putaran motor. Sistem kontrol suhu menggunakan rangkaian untuk menjaga suhu optimal dalam proses produksi.

Transportasi: Dalam transportasi, rangkaian listrik digunakan dalam kendaraan bermotor, kereta api, pesawat terbang, dan kapal. Sistem kelistrikan kendaraan mencakup lampu, sistem pengapian, sistem audio, dan sistem kontrol elektronik. Kereta api menggunakan rangkaian listrik untuk mengendalikan motor traksi dan sistem sinyal. Pesawat terbang menggunakan rangkaian listrik untuk sistem navigasi, kontrol penerbangan, dan sistem komunikasi.

Komunikasi: Dalam bidang komunikasi, rangkaian listrik digunakan dalam perangkat elektronik seperti telepon, radio, televisi, dan komputer. Rangkaian listrik digunakan untuk memproses sinyal, mengirimkan informasi, dan menerima data. Jaringan komunikasi menggunakan rangkaian listrik untuk menghubungkan perangkat dan memungkinkan pertukaran informasi.

Contoh Kasus yang Relevan:

Industri: Sebuah pabrik manufaktur menggunakan sistem kontrol otomatis yang mengendalikan berbagai mesin produksi. Sistem ini menggunakan rangkaian listrik untuk mengatur gerakan mesin, mengontrol suhu, dan memantau proses produksi. Sistem ini meningkatkan efisiensi, mengurangi biaya, dan meningkatkan kualitas produk.

Transportasi: Sistem pengereman anti-lock (ABS) pada mobil menggunakan rangkaian listrik untuk mencegah roda terkunci saat pengereman mendadak. Sensor mendeteksi kecepatan roda, dan rangkaian listrik mengontrol rem untuk mencegah roda terkunci dan mempertahankan kontrol kendaraan.

Komunikasi: Jaringan internet menggunakan rangkaian listrik untuk mengirimkan data melalui kabel dan serat optik. Router dan switch menggunakan rangkaian listrik untuk mengarahkan lalu lintas data dan memastikan komunikasi yang efisien di seluruh jaringan.

Memahami Komponen-Komponen Penting dalam Rangkaian Listrik dan Fungsinya: Jelaskan Pengertian Tentang Rangkaian Listrik

Rangkaian listrik adalah fondasi dari segala sesuatu yang beroperasi dengan energi. Dari lampu di rumah hingga komputer yang Anda gunakan, semuanya bergantung pada komponen-komponen listrik yang bekerja bersama. Memahami komponen-komponen ini bukan hanya tentang pengetahuan teknis; ini adalah kunci untuk membuka potensi tak terbatas dari teknologi. Mari kita selami dunia komponen listrik yang menakjubkan, di mana setiap elemen memiliki peran krusial dalam orkestra energi.

Berbagai Jenis Komponen Elektronik dalam Rangkaian Listrik

Rangkaian listrik terdiri dari berbagai komponen yang bekerja secara sinergis. Setiap komponen memiliki fungsi khusus yang berkontribusi pada kinerja keseluruhan rangkaian. Mari kita telaah beberapa komponen kunci yang paling sering kita temui.

• Resistor: Resistor adalah komponen pasif yang dirancang untuk menghambat aliran arus listrik. Simbol resistor adalah garis zig-zag. Fungsinya adalah untuk mengontrol arus dalam rangkaian. Karakteristik utama resistor adalah nilai resistansi, yang diukur dalam ohm (Ω). Semakin tinggi nilai resistansi, semakin besar hambatan terhadap aliran arus.

  Ilustrasi deskriptif: Sebuah resistor dapat dianalogikan dengan keran air yang mengatur seberapa banyak air yang mengalir melalui pipa. Semakin besar nilai resistansi, semakin kecil arus yang mengalir, serupa dengan keran yang sedikit dibuka.

• Kapasitor: Kapasitor adalah komponen pasif yang berfungsi untuk menyimpan energi dalam bentuk medan listrik. Simbol kapasitor terdiri dari dua garis paralel. Fungsinya adalah untuk menyimpan dan melepaskan energi listrik. Kapasitansi, yang diukur dalam farad (F), menentukan seberapa banyak energi yang dapat disimpan oleh kapasitor.

  Ilustrasi deskriptif: Kapasitor dapat diibaratkan sebagai waduk air.

  Semakin besar kapasitansi, semakin banyak air (energi listrik) yang dapat ditampung. Kapasitor digunakan dalam filter untuk memblokir frekuensi tertentu dan dalam osilator untuk menghasilkan sinyal periodik.

• Induktor: Induktor adalah komponen pasif yang menyimpan energi dalam bentuk medan magnet. Simbol induktor adalah kumparan. Fungsinya adalah untuk menyimpan energi dan menentang perubahan arus. Induktansi, yang diukur dalam henry (H), menunjukkan seberapa besar induktor menentang perubahan arus.

  Ilustrasi deskriptif: Induktor bisa diumpamakan seperti roda gila.

  Roda gila menyimpan energi kinetik dan menentang perubahan kecepatan putaran. Induktor digunakan dalam transformator untuk mengubah tegangan dan dalam filter untuk memblokir frekuensi tertentu.

• Dioda: Dioda adalah komponen semikonduktor yang memungkinkan arus listrik mengalir hanya dalam satu arah. Simbol dioda adalah segitiga yang menunjuk ke garis. Fungsinya adalah untuk menyearahkan arus dan mengontrol aliran arus dalam rangkaian.

  Ilustrasi deskriptif: Dioda berfungsi seperti katup satu arah. Arus hanya dapat mengalir dalam satu arah, mirip dengan air yang hanya dapat mengalir melalui pipa dalam satu arah.

  Terakhir, mari kita jaga kesehatan indera kita. Tahukah kamu bahwa bagian telinga yang melindungi telinga dari kotoran adalah garda terdepan perlindungan pendengaran kita? Rawatlah dengan baik, karena telinga adalah jendela dunia yang tak ternilai harganya. Mari kita jaga kesehatan tubuh kita sebaik mungkin.

Peran Resistor dalam Mengendalikan Arus Listrik

Resistor adalah tulang punggung dari banyak rangkaian listrik, memainkan peran krusial dalam mengendalikan aliran arus. Nilai resistansi yang tepat dapat mengubah kinerja rangkaian secara signifikan. Mari kita telaah lebih dalam.

• Fungsi dan Pengendalian Arus: Resistor bekerja dengan menghambat aliran elektron, yang secara efektif mengurangi arus dalam rangkaian. Dengan memilih nilai resistansi yang sesuai, kita dapat mengatur arus ke tingkat yang aman dan optimal untuk komponen lain.
• Pengaruh Nilai Resistansi: Nilai resistansi diukur dalam ohm (Ω). Semakin tinggi nilai resistansi, semakin kecil arus yang mengalir. Hal ini dapat digunakan untuk melindungi komponen sensitif dari kerusakan akibat arus berlebih atau untuk membagi tegangan dalam rangkaian.
• Contoh Perhitungan Sederhana:


  Hukum Ohm: V = I
  – R

  Dimana V adalah tegangan (volt), I adalah arus (ampere), dan R adalah resistansi (ohm). Jika kita memiliki sumber tegangan 12V dan ingin membatasi arus menjadi 2A, kita dapat menghitung resistansi yang dibutuhkan:

  R = V / I = 12V / 2A = 6Ω

  Selanjutnya, renungkanlah apa makna proklamasi bagi bangsa indonesia. Ini bukan sekadar catatan sejarah, melainkan semangat yang terus membara dalam jiwa kita. Jadikan semangat itu sebagai pendorong untuk terus berkarya dan membawa perubahan positif.

  Jadi, kita memerlukan resistor 6Ω untuk membatasi arus menjadi 2A.

Fungsi Kapasitor dalam Menyimpan Energi Listrik

Kapasitor adalah komponen vital yang mampu menyimpan energi listrik, berperan penting dalam berbagai aplikasi rangkaian. Kapasitansi menentukan kemampuan penyimpanan energi kapasitor.

• Penyimpanan Energi: Kapasitor menyimpan energi dalam bentuk medan listrik antara dua plat konduktif yang dipisahkan oleh isolator (dielektrik).
• Pengaruh Kapasitansi: Kapasitansi, diukur dalam farad (F), menentukan seberapa banyak energi yang dapat disimpan. Kapasitor dengan kapasitansi tinggi dapat menyimpan lebih banyak energi.
• Aplikasi dalam Filter: Kapasitor digunakan dalam filter untuk memblokir atau melewatkan frekuensi tertentu. Contohnya adalah filter yang digunakan dalam catu daya untuk meratakan tegangan DC.
• Aplikasi dalam Osilator: Kapasitor digunakan dalam osilator untuk menghasilkan sinyal periodik. Osilator sering digunakan dalam rangkaian pewaktu dan pembangkit sinyal.

  Ilustrasi deskriptif: Kapasitor yang digunakan dalam filter dapat dianalogikan dengan sistem penyaringan air. Kapasitor memblokir frekuensi yang tidak diinginkan, mirip dengan filter yang menghilangkan kotoran.

Induktor dan Kemampuannya dalam Menyimpan Energi dalam Medan Magnet

Induktor, dengan kemampuan uniknya dalam menyimpan energi dalam medan magnet, adalah komponen penting dalam banyak rangkaian listrik. Induktansi adalah ukuran kemampuan induktor dalam menyimpan energi.

• Penyimpanan Energi Magnetik: Induktor menyimpan energi dalam bentuk medan magnet yang dihasilkan oleh arus yang mengalir melaluinya.
• Aplikasi dalam Transformator: Induktor digunakan dalam transformator untuk mengubah tegangan AC. Transformator bekerja berdasarkan prinsip induksi elektromagnetik.
• Aplikasi dalam Filter: Induktor digunakan dalam filter untuk memblokir atau melewatkan frekuensi tertentu. Induktor sering digunakan dalam filter daya untuk mengurangi riak tegangan.

  Ilustrasi deskriptif: Induktor dalam transformator dapat dianalogikan dengan sistem transmisi energi. Induktor mentransfer energi dari satu rangkaian ke rangkaian lain melalui medan magnet, mirip dengan cara energi listrik ditransmisikan melalui jaringan listrik.

Dioda sebagai Penyearah Arus dalam Berbagai Aplikasi

Dioda adalah komponen semikonduktor yang memungkinkan arus listrik mengalir hanya dalam satu arah. Kemampuan ini menjadikan dioda sebagai komponen kunci dalam berbagai aplikasi.

• Penyearah Arus: Dioda digunakan untuk menyearahkan arus bolak-balik (AC) menjadi arus searah (DC).
• Aplikasi dalam Catu Daya: Dioda digunakan dalam catu daya untuk mengubah tegangan AC dari stopkontak menjadi tegangan DC yang digunakan oleh perangkat elektronik.
• Aplikasi dalam Rangkaian Logika: Dioda digunakan dalam rangkaian logika untuk melakukan operasi logika dasar seperti AND, OR, dan NOT.

  Ilustrasi deskriptif: Dioda dalam catu daya dapat dianalogikan dengan gerbang satu arah. Dioda memungkinkan arus mengalir hanya dalam satu arah, mirip dengan gerbang yang hanya memungkinkan lalu lintas masuk tetapi tidak keluar.

Rangkaian Listrik: Membangun Dunia yang Terhubung

Rangkaian listrik adalah fondasi dari peradaban modern, jalinan rumit yang memungkinkan kita untuk mengendalikan dan memanfaatkan energi listrik. Lebih dari sekadar kabel dan komponen, rangkaian listrik adalah bahasa yang memungkinkan kita berkomunikasi, bekerja, dan bermain. Mari kita selami dunia rangkaian listrik, memahami bagaimana mereka bekerja dan bagaimana mereka membentuk kehidupan kita sehari-hari.

Prinsip Dasar Arus Bolak-Balik (AC) dan Arus Searah (DC)

Memahami perbedaan mendasar antara arus bolak-balik (AC) dan arus searah (DC) sangat penting. Keduanya adalah jenis aliran listrik, tetapi cara mereka mengalir dan aplikasi yang mereka layani sangat berbeda. Mari kita bedah perbedaan kunci dan contoh aplikasinya:

• Arus Searah (DC): Arus DC mengalir dalam satu arah konstan. Sumber DC biasanya adalah baterai, aki, atau adaptor daya yang mengubah AC menjadi DC. Contohnya adalah baterai pada senter, aki mobil, dan sebagian besar perangkat elektronik portabel. Arus DC sangat cocok untuk aplikasi yang membutuhkan aliran daya yang stabil dan konstan.
• Arus Bolak-Balik (AC): Arus AC berubah arah secara periodik. Ini adalah jenis arus yang paling umum digunakan untuk transmisi listrik jarak jauh. Sumber AC adalah generator listrik di pembangkit listrik. Contohnya adalah listrik yang kita gunakan di rumah dan di kantor. AC lebih efisien untuk ditransmisikan melalui jarak jauh karena dapat diubah tegangannya dengan mudah menggunakan transformator.

Aplikasi Praktis Rangkaian Listrik dalam Perangkat Rumah Tangga

Rangkaian listrik merajut kehidupan kita sehari-hari, beroperasi di balik layar berbagai perangkat rumah tangga. Mari kita telusuri beberapa contoh bagaimana rangkaian listrik bekerja dalam perangkat yang kita gunakan setiap hari:

• Lampu: Lampu, baik lampu pijar, LED, atau CFL, menggunakan rangkaian listrik untuk menyalakan filamen atau elemen lainnya. Rangkaian ini sederhana, biasanya terdiri dari sumber daya (AC atau DC), sakelar untuk mengontrol aliran arus, dan elemen pencahayaan.
• Televisi: Televisi modern menggunakan rangkaian listrik yang kompleks untuk memproses sinyal audio dan video. Rangkaian ini mencakup berbagai komponen, seperti mikrokontroler, penguat, dan layar tampilan. Rangkaian ini mengontrol semua aspek dari pengalaman menonton, dari menerima sinyal hingga menampilkan gambar dan suara.
• Kulkas: Kulkas menggunakan rangkaian listrik untuk menjalankan kompresor, yang mendinginkan lemari es. Rangkaian ini juga mencakup sensor suhu, pengontrol, dan elemen pemanas untuk mencairkan es. Rangkaian ini memastikan makanan dan minuman tetap dingin dan segar.

Rangkaian Logika Dasar dan Sistem Digital

Rangkaian logika adalah blok bangunan dari sistem digital. Gerbang logika dasar, seperti AND, OR, dan NOT, melakukan operasi logika dasar yang memungkinkan kita untuk membangun sistem yang lebih kompleks. Mari kita lihat bagaimana mereka bekerja:

• Gerbang AND: Gerbang AND menghasilkan output tinggi (1) hanya jika semua inputnya tinggi (1). Jika salah satu inputnya rendah (0), outputnya juga rendah (0).
• Gerbang OR: Gerbang OR menghasilkan output tinggi (1) jika salah satu atau kedua inputnya tinggi (1). Outputnya hanya rendah (0) jika kedua inputnya rendah (0).
• Gerbang NOT: Gerbang NOT membalikkan input. Jika inputnya tinggi (1), outputnya rendah (0), dan sebaliknya.

Gerbang-gerbang ini digabungkan untuk membuat rangkaian yang lebih kompleks yang dapat melakukan berbagai fungsi, dari operasi matematika dasar hingga kontrol sistem yang rumit.

Perbandingan Karakteristik Rangkaian AC dan DC

Berikut adalah tabel yang merangkum perbedaan utama antara rangkaian AC dan DC:

Karakteristik	Arus Searah (DC)	Arus Bolak-Balik (AC)	Contoh Aplikasi
Sumber Daya	Baterai, Aki, Adaptor Daya	Generator, Pembangkit Listrik
Arah Aliran Arus	Satu Arah	Bolak-balik (berubah arah secara periodik)
Tegangan	Konstan	Berubah-ubah (sinusoidal)
Contoh Aplikasi	Senter, Aki Mobil, Perangkat Elektronik Portabel	Listrik Rumah Tangga, Industri

Skenario Penggunaan Rangkaian Listrik dalam Sistem Kontrol Otomatis

Bayangkan sebuah pabrik manufaktur modern. Di sana, robot melakukan tugas-tugas seperti perakitan produk, pengelasan, dan pengecatan. Sistem kontrol otomatis ini menggunakan rangkaian listrik yang kompleks untuk mengendalikan gerakan robot. Sensor mendeteksi posisi dan orientasi komponen, kemudian mengirimkan sinyal ke mikrokontroler. Mikrokontroler memproses sinyal ini dan mengirimkan instruksi ke motor penggerak robot, yang menggerakkan lengan dan alat.

Gerbang logika seperti AND, OR, dan NOT digunakan untuk membuat keputusan berdasarkan input sensor. Misalnya, jika sensor mendeteksi bahwa komponen berada di posisi yang benar, gerbang AND akan mengaktifkan motor untuk memulai proses perakitan. Sistem kontrol otomatis ini memungkinkan pabrik untuk beroperasi secara efisien, aman, dan presisi tinggi.

Simpulan Akhir

Dari lampu yang menyala hingga komputer yang bekerja, rangkaian listrik adalah pahlawan tanpa tanda jasa di balik semua teknologi yang kita nikmati. Mempelajari rangkaian listrik bukan hanya tentang memahami teori, tetapi juga tentang membuka pintu ke dunia inovasi tanpa batas. Dengan pengetahuan ini, kita dapat menciptakan solusi baru, memperbaiki teknologi yang ada, dan bahkan merancang masa depan yang lebih cerah.

Jadi, mari terus menjelajah, bereksperimen, dan membangun dunia yang lebih terhubung dan bertenaga!
